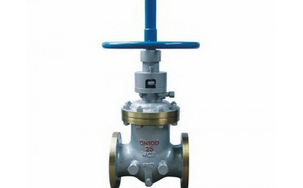

油密封閘閥產品介紹：
差壓油密封閘閥結構原理，差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。 適合介質：油品、天然氣等，廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
油密封閘閥,差壓油密封閘閥特點：
結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
密封面采用不銹鋼和硬質合金，使用壽命長。
采用柔性石墨填料、密封可靠。操作輕便靈活。
油密封閘閥,差壓油密封閘閥特點：
結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
密封面采用不銹鋼和硬質合金，使用壽命長。
采用柔性石墨填料、密封可靠。操作輕便靈活。
公稱壓力 |
產 品 型 號 |
1.6~16.0MPa 150~900Lb |
CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y |
油密封閘閥,差壓油密封閘閥性能規范
壓力等級 |
常溫下壓力試驗（MPa） |
適用溫度（℃） |
適用介質 |
殼體試驗 |
密封試驗 |
上密封試驗 |
抗硫型 |
基本型 |
公稱壓力
PN（MPa） |
1.6 |
2.4 |
1.76 |
1.76 |
-29-121或按用戶服務要求 |
含H2S和CO2＞500Mg/m3的介質 |
石油、天然氣、水等 |
2.5 |
3.75 |
2.75 |
2.75 |
4.0 |
6.0 |
4.4 |
4.4 |
6.4 |
9.6 |
7.04 |
7.04 |
10.0 |
15.0 |
11.0 |
11.0 |
16.0 |
24.0 |
17.6 |
17.6 |
磅級Lb |
150 |
2.93 |
2.07 |
2.07 |
300 |
7.58 |
5.52 |
5.52 |
400 |
10.0 |
7.31 |
7.31 |
600 |
15.0 |
11.03 |
11.03 |
900 |
22.4 |
16.54 |
16.54 |
油密封閘閥,差壓油密封閘閥主要零件材料
零件名稱 |
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
閥桿螺母 |
密封面 |
材料 |
基本型 |
WCB |
WCB+13Cr/STL |
合金鋼+13Cr |
合金鋼 |
鋁青銅 |
聚四氟乙稀PTFE |
抗硫型 |
WCB抗硫處理 |
WCB+STL |
合金鋼+STL |
318鋼 |
增強聚四氟乙稀PTFE |
油密封閘閥產品標準
通用閥門 法蘭和對焊連接鋼制閘閥 GB12234
法蘭連接金屬閥門的結構長度 GB12221
整體鑄鋼管法蘭 JB/T79.1~97.4
天然氣地面設施抗硫化物應力開裂金屬材料要求 SY/T0599
鋼制閥門一般要求 GB/T12224
通用閥門 供貨要求 GB/T12252
閥門的檢驗與試驗 JB/T9092
通用閥門 標志 GB/T12220
油密封閘閥,差壓油密封閘閥外形及連接尺寸Main external and connecting dimensions
油密封閘閥主要外型尺寸及重量
公稱壓力
PN（MPa） |
尺寸 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
1.6 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
H |
425 |
445 |
540 |
620 |
740 |
820 |
1050 |
1245 |
1475 |
1755 |
1930 |
Kg |
28 |
34 |
45 |
64 |
75 |
106 |
151 |
211 |
302 |
377 |
578 |
2.5 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
H |
425 |
445 |
540 |
620 |
740 |
810 |
1080 |
1282 |
1500 |
1820 |
2015 |
D0 |
240 |
240 |
280 |
320 |
360 |
400 |
450 |
500 |
500 |
560 |
560 |
Kg |
34 |
38 |
51 |
74 |
98 |
117 |
196 |
226 |
354 |
490 |
558 |
4.0 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
|
H |
435 |
445 |
550 |
670 |
775 |
895 |
1100 |
1332 |
1530 |
|
|
D0 |
280 |
280 |
320 |
360 |
400 |
400 |
450 |
500 |
560 |
|
|
Kg |
38 |
45 |
66 |
89 |
117 |
147 |
242 |
340 |
453 |
|
|
6.4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
|
H |
438 |
475 |
555 |
670 |
772 |
895 |
1137 |
1332 |
1530 |
|
|
D0 |
280 |
280 |
320 |
360 |
400 |
450 |
560 |
560 |
600 |
|
|
Kg |
45 |
53 |
77 |
112 |
158 |
223 |
317 |
377 |
410 |
|
|
10.0 |
L |
250 |
280 |
310 |
350 |
|
450 |
550 |
650 |
750 |
|
|
H |
510 |
540 |
600 |
690 |
|
985 |
1085 |
1215 |
1365 |
|
|
D0 |
280 |
280 |
320 |
360 |
|
450 |
560 |
600 |
650 |
|
|
Kg |
54 |
64 |
93 |
135 |
|
268 |
381 |
452 |
493 |
|
|
16.0 |
L |
300 |
340 |
390 |
450 |
|
600 |
750 |
850 |
950 |
|
|
H |
467 |
660 |
680 |
785 |
|
985 |
1190 |
1395 |
1595 |
|
|
D0 |
320 |
360 |
360 |
450 |
|
500 |
560 |
600 |
650 |
|
|
Kg |
72 |
85 |
121 |
176 |
|
350 |
490 |
580 |
635 |
|
|
